YM-121 は利得平坦フィルタを内蔵した GFF モジュールです。
このフィルタは薄膜技術に基づいており、GFFのプロファイルは顧客要求に基づき設計されます。
特長
- 低挿入損失
- 正確なプロファイル整合
- 温度安定性
- 顧客要求によるフィルタ設計

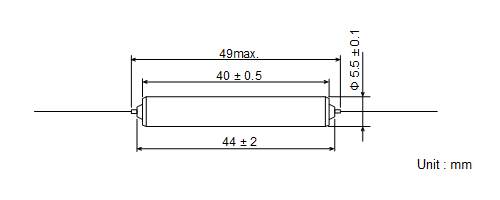

形状・寸法

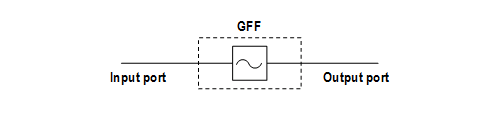

構成
仕様
| 項目 |
YM-121 |
条件 |
| Min. |
Max. |
| 挿入損失 |
- |
0.9 dB*1 |
@23°C, λc |
| - |
1.0 dB*1 |
To, λo |
| 挿入損失偏光依存性 |
- |
0.15 dB*1 |
To, λo |
| プロファイル誤差 |
- |
0.6 dB*1 |
To, λo |
| 反射減衰量 |
40 dB |
- |
To, λo |
| 最大入力パワー |
- |
1000 mW |
λc |
| ファイバ種 |
Corning SMF28e+ or equivalent |
| ファイバ長 |
1m min |
| コネクタタイプ |
None |
*1)目標プロファイルによる
| 動作温度範囲 [To] |
-5 to +70°C |
| 保存温度範囲 [Ts] |
-40 to +85°C |
|
C-Band |
L-Band |
| 動作中心波長 [λc] |
1550 nm |
1590 nm |
| 動作波長範囲 [λo] |
1530-1565 nm |
1570-1610 nm |
YM-123／YM-124／YM-125 は光フィルタモジュールです。
各種光フィルタモジュールには帯域パス、短波長パス、長波長パスなどを準備しており、フィルタモジュールは顧客要求により設計されます。
特長
- 帯域パスフィルタ
- 短波長パスフィルタ
- 長波長パスフィルタ
- 低挿入損失
- 温度安定性
- 顧客要求によるフィルタ設計

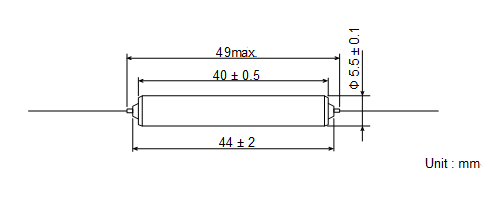

形状・寸法

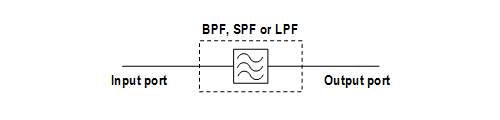

構成
仕様
| 項目 |
YM-123, YM-124, YM-125 |
条件 |
| Min. |
Max. |
| 挿入損失 |
- |
0.6 dB |
Pass band |
| 挿入損失偏光依存性 |
- |
0.1 dB |
Pass band |
| 偏波分散 |
- |
0.05 ps |
Pass band |
| アイソレーション |
40 dB |
- |
Rejection band |
| 反射減衰量 |
40 dB |
- |
Pass band |
| 最大入力パワー |
- |
1000 mW |
Pass band |
| ファイバ種 |
Corning SMF28e+ or equivalent |
| ファイバ長 |
1m min |
| コネクタタイプ |
None |
| 動作温度範囲 [To] |
-5 to +70°C |
| 保存温度範囲 [Ts] |
-40 to +85°C |
|
C-Band |
L-Band |
| 動作中心波長 [λc] |
1550 nm |
1590 nm |
| 動作波長範囲 [λo] |
1530-1565 nm |
1570-1610 nm |
