マルチコアファイバ用光部品
将来の光通信の伝送容量拡大に対応する空間分割多重(SDM: Space Division Multiplexing)伝送向けにマルチコアファイバ(MCF: Multi-core Fiber)を用いた光部品を開発しております。
ファンイン・ファンアウト
デバイス (開発中)
詳細

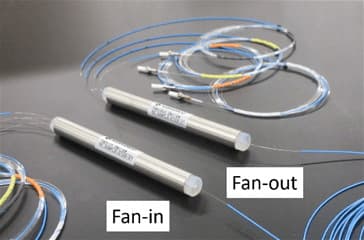

4コアファイバ用ファンイン・ファンアウトデバイス
特徴
- 低挿入損失
- 低偏光依存性
目標特性
| 項目 | 単体型 (FI or FO) | 連結型 (FI and FO) |
|---|---|---|
| 使用波長 | 1530 ~ 1565 nm | |
| 使用温度 | -5 ~ 45℃ | |
| コア数 | 4 | |
| 挿入損失 | ≦ 0.2 dB | ≦ 0.4 dB |
| 挿入損失偏光依存性 | ≦ 0.05 dB | |
| クロストーク | ≦ -55 dB | |
| サイズ | Φ10 × 100 mm (FI or FO) | |
＊ 特性はMCFのパラメータに依存します。
関連文献
T. Kiriyama, K. Iwasaki, K. Kito, and T. Kato, "Free-Space Coupling Type Fan-in/Fan-out Device for 4-Core Fiber with Low Insertion Loss", in Optical Fiber Communication Conference (OFC) 2022, Paper Th2A. 4.
MCF 光アイソレータ
(開発中)
詳細

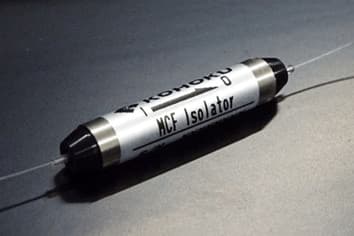

4コアファイバ用光アイソレータ
特徴
- 偏光無依存
- 低挿入損失
- 高アイソレーション
目標特性
| 項目 | MCF光アイソレータ |
|---|---|
| 使用波長 | 1530 ~ 1565 nm |
| 使用温度 | -5 ~ 45℃ |
| コア数 | 4, 7 |
| 挿入損失 | ≦ 0.6 dB |
| 挿入損失偏光依存性 | ≦ 0.1 dB |
| アイソレーション | ≧ 40 dB |
| クロストーク | ≧ 50 dB |
| サイズ | Φ5.5 × 30 mm |
＊ 特性はMCFのパラメータに依存します。
MCF 光スイッチ
(開発中)
詳細
＊ 本製品の開発は産業技術総合研究所と共同で進めております。

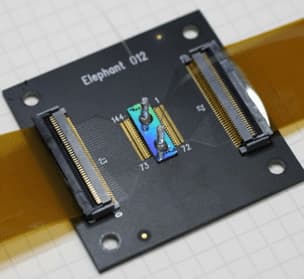

4コアファイバ用光スイッチ
特徴
- シリコンフォトニクスを用いた小型光スイッチ
- MCF 間、MCF コア間の光スイッチング
- 独自の MCF 実装技術
関連文献
Y. Sakakibara, T. Kiriyama, T.Yoshida, and Y. Atsumi, E.Omoda, K. Iwasaki, and T. Kato, "Vertical Optical Fiber Assembly on Silicon Photonic Chips Using 3D-Curved Silicon Waveguide Couplers", in Optical Fiber Communication Conference (OFC) 2020, Paper W1A. 3.
お問い合わせをお待ちしております。
