YM-5000 と YM-6000 はハイブリッド光アイソレータです。
ハイブリッド光アイソレータはアイソレータ機能と波長多重機能を有しており、
エルビウムドープ光ファイバ増幅器 (EDFA: Erbium Doped optical Fiber Amplifier) の合波に使用されます。
特長
- 前方励起型 (YM-5000)
- 後方励起型 (YM-6000)
- 1480nm 励起
- 高アイソレーション
- 低挿入損失

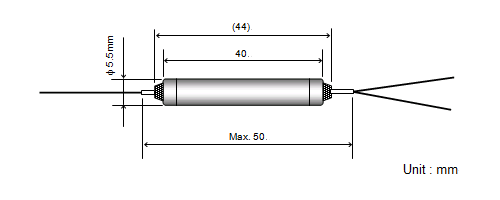

形状・寸法

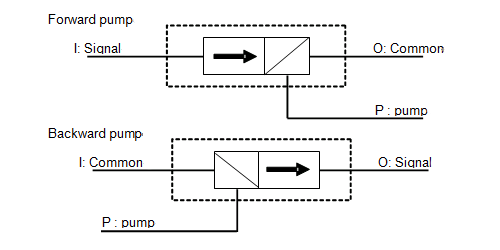

構成
仕様
| 項目 |
YM-5010/YM-6010 |
YM-5060/YM-6060 |
条件 |
| Min. |
Max. |
Min. |
Max. |
| 挿入損失（信号光） |
|
0.70 dB |
|
0.75 dB |
@23°C, λsc |
|
0.80 dB |
|
0.85 dB |
To, λso |
| 挿入損失偏光依存性 |
|
0.10 dB |
|
0.10 dB |
To, λso |
| アイソレーション |
35 dB |
|
50 dB |
|
@23°C, λsc |
| 20 dB |
|
40 dB |
|
To, λso |
| 挿入損失（励起光） |
|
0.60 dB |
|
0.60 dB |
To, λpo |
| 挿入損失偏光依存性 |
|
0.05 dB |
|
0.05 dB |
To, λso |
| 反射減衰量（信号光） |
55 dB |
|
55 dB |
|
To, λso |
| 反射減衰量（励起光） |
50 dB |
|
50 dB |
|
To, λpo |
| 最大入力パワー |
|
500 mW |
|
500 mW |
λsc |
| ファイバ種 |
Corning SMF28e+ or equivalent |
| ファイバ長 |
1m min |
| コネクタタイプ |
None |
| 動作温度範囲 [To] |
-5 to +70°C |
| 保存温度範囲 [Ts] |
-40 to +85°C |
|
C-Band |
L-Band |
| 動作信号光中心波長 [λsc] |
1550 nm |
1590 nm |
| 動作信号光波長範囲 [λso] |
1530-1565 nm |
1570-1610 nm |
| 動作励起光中心波長 [λpc] |
1480 nm |
1480 nm |
| 動作励起光波長範囲 [λpo] |
1465-1490 nm |
1465-1490 nm |

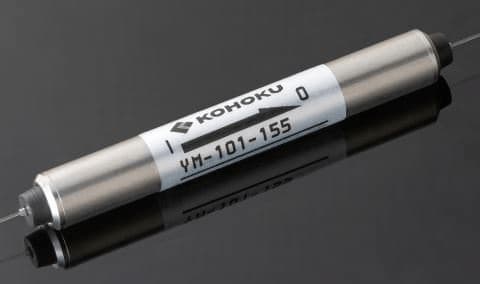

YM-101 はアイソレータと利得平坦フィルタ (GFF: Gain Flattening Filter) の機能を有した、ハイブリッド光アイソレータです。
機能を複合化することで、アンプ内の省スペース化に寄与します。フィルタは薄膜技術にて作製され、GFF プロファイルは要求に合わせてデザインします。
特長
- 2機能複合 (アイソレータ＋利得平坦機能)
- 低挿入損失
- 正確なプロファイル整合
- 温度安定性
- 要求に合わせたフィルタ設計

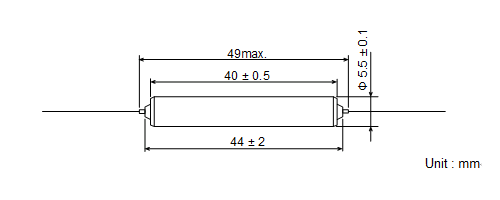

形状・寸法

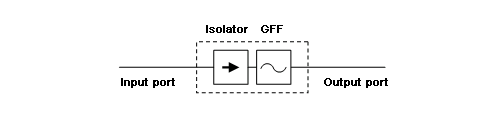

構成

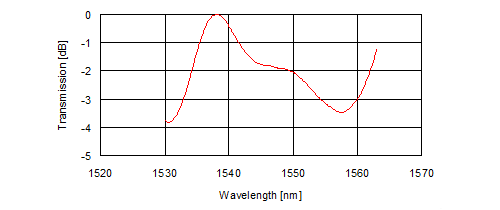

目標プロファイル (例)
仕様
| 項目 |
YM-101 |
条件 |
| Min. |
Max. |
| 挿入損失 |
- |
1.1 dB*1 |
@23°C, λc |
| - |
1.3 dB*1 |
To, λo |
| 挿入損失偏光依存性 |
- |
0.20 dB*1 |
To, λo |
| プロファイル誤差 |
- |
0.8 dB*1 |
To, λo |
| アイソレーション |
40 dB |
- |
To, λo |
| 偏波分散 |
- |
0.05 ps |
To, λo |
| 反射減衰量 |
40 dB |
- |
To, λo |
| 最大入力パワー |
- |
1000 mW |
Forward derection, λc |
| ファイバ種 |
Corning SMF28e+ or equivalent |
| ファイバ長 |
1m min |
| コネクタタイプ |
None |
*1)目標プロファイルによる
| 動作温度範囲 [To] |
-5 to +70°C |
| 保存温度範囲 [Ts] |
-40 to +85°C |
|
C-Band |
L-Band |
| 動作中心波長 [λc] |
1550 nm |
1590 nm |
| 動作波長範囲 [λo] |
1530-1565 nm |
1570-1610 nm |
