ハーメチックフィードスルー付
光ファイバアレイ加工品

Optical Fiber Array Assembled with Hermetic Feedthrough
ハーメチックフィードスルー付光ファイバアレイ加工品

V溝やキャピラリを用いて光ファイバを高精度に配列。多芯も対応可能。 偏波保持光ファイバの応力付与部を調心により指定の角度に調整してアセンブリ。 気密封止用コバールフィードスルーは半田又はガラス封止により1×10-9 atm・cc/sec以下のHeリーク量を実現。

特長

  • 独自のスラリー法を用いた石英キャピラリやV溝基盤を用いた光ファイバアセンブリ
  • 芯数、形状及び光ファイバにカスタム対応。
  • レーザなどの光デバイス用途に提供

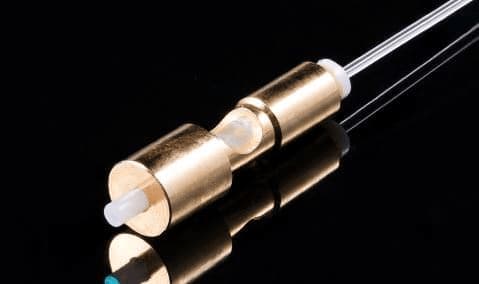

超小型フィードスルー加工品

超小型フィードスルー加工品

仕様

項目
動作温度範囲 -40℃ ~ +85℃
挿入損失 ≦ 0.3dB
反射減衰量 ≧ 50dB
消光比 ≧20dB
幾何学軸 / 公差 Slow, Fast, Other / ±3°
コアピッチ 125μm, 250μm ... 1000μm / ± 1.5μm
気密性 ≦1 × 10-9atm・cc/sec
材料 Metaraized fiber (Ni, Au Plating), Glass V Groove, Epoxy adhesive, Kovar Sleeve
信頼性 Telcordia 規格に準拠
