可変光アッテネータ

Variable Optical Attenuetor

YS-5010

詳細
YS-5010

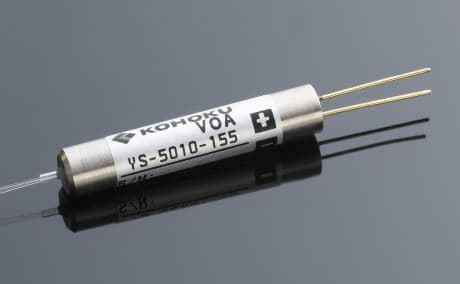

YS-5010 は可変光アッテネータです。
YS-5010 は磁気光学のファラデー効果を適用しており、減衰レベルは電流制御でコントロールされます。
内部に可動部を持たないため、高い信頼性と高速反応を実現しています。
湖北工業では制御回路も提供しています。

特長

  • 小型サイズ (円形)
  • 非機械式 (磁気光学仕様)
  • 高信頼性
  • 高速応答
  • 電流制御

形状・寸法

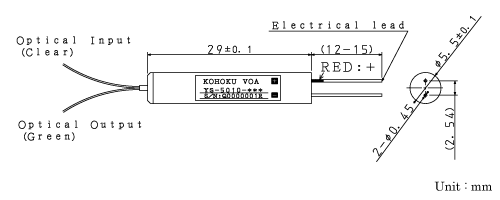

YM-121 の形状・寸法

仕様

項目 YS-5010-155 YS-5010-159 条件
Min. Max. Min. Max.
波長範囲 (λo) 1530 nm 1565 nm 1570 nm 1610 nm
駆動電流 (lop) 70 mA 70 mA
最小減衰量 1.5 dB 1.5 dB at To, λo, 0mA
最大減衰量 30 dB 30 dB at To, λo, lop
偏光依存損失 0.5 dB 0.5 dB at To, λo, lop
≤ 20dB attenuation
波長依存損失 0.7 dB 0.8 dB
偏波分散 0.05 ps 0.05 ps at To, λo, lop
反射減衰量 40 dB 40 dB at To, λo, lop
応答速度 1 msec 1 msec
最大入力パワー 500 mW 500 mW
直流抵抗 27 Ω 25°C
インダクタンス 12 mH 25°C
絶縁 1 MΩ 1 MΩ 100V/1min
ファイバ種 Corning SMF28e+ or equivalent
ファイバ長 1m min
コネクタタイプ None
動作温度範囲 [To] -5 to +70°C
保存温度範囲 [Ts] -40 to +85°C

YS-5020

詳細
YS-5020

YS-5020 は可変光アッテネータです。
YS-5010 よりも高速で応答し、応答速度は 30 マイクロ秒 (平均) です。

特長

  • 小型サイズ (円形)
  • 非機械式 (磁気光学仕様)
  • 高信頼性
  • 高速応答 (平均30マイクロ秒)
  • 電圧制御

形状・寸法

YS-5020 の形状・寸法

仕様

項目 YS-5020-155 YS-5020-159 条件
Min. Max. Min. Max.
波長範囲 (λo) 1530 nm 1565 nm 1570 nm 1610 nm
駆動電流 (Vop) 4 V 4 V
最小減衰量 1.5 dB 1.6 dB at To, λo, 0V
最大減衰量 20 dB 20 dB at To, λo, Vop
偏光依存損失 0.5 dB 0.5 dB at To, λo, Vop
≤15dB attenuation
波長依存損失 0.7 dB 0.8 dB
偏波分散 0.05 ps 0.05 ps at To, λo, Vop
反射減衰量 45 dB 45 dB at To, λo, Vop
応答速度 100 µsec 100 µsec
最大入力パワー 500 mW 500 mW
直流抵抗 65 Ω 25°C
インダクタンス 1.2 mH 25°C
絶縁 1 MΩ 1 MΩ 100V/1min
ファイバ種 Corning SMF28e+ or equivalent
ファイバ長 1m min
コネクタタイプ None
動作温度範囲 [To] -5 to +70°C
保存温度範囲 [Ts] -40 to +85°C

YS-5220

詳細
YS-5220

YS-5220 は可変光アッテネータです。
YS-5220 は、磁気光学のファラデー効果を適用しており、 電流印加がない時に最大減衰量を示します。 応答速度は 30 マイクロ秒 (平均) です。

特長

  • 0mAにて最大減衰量
  • 小型サイズ(円形)
  • 非機械式(磁気光学仕様)
  • 高信頼性
  • 高速応答 (平均30マイクロ秒)
  • 電流制御

形状・寸法

YS-5220 の形状・寸法

仕様

項目 YS-5220-155 YS-5220-159 条件
Min. Max. Min. Max.
波長範囲 (λo) 1530 nm 1565 nm 1570 nm 1610 nm
駆動電流 (lop) 70 mA 70 mA
最小減衰量 1.5 dB 1.6 dB at To, λo, lop
最大減衰量 20 dB 20 dB at To, λo, lop
偏光依存損失 0.5 dB 0.5 dB at To, λo, lop
≤15dB attenuation
波長依存損失 0.7 dB 0.8 dB
偏波分散 0.05 ps 0.05 ps at To, λo, lop
反射減衰量 45 dB 45 dB at To, λo, lop
応答速度 100 µsec 100 µsec
最大入力パワー 500 mW 500 mW
直流抵抗 65 Ω 25°C
インダクタンス 1.2 mH 25°C
絶縁 1 MΩ 1 MΩ 100V/1min
ファイバ種 Corning SMF28e+ or equivalent
ファイバ長 1m min
コネクタタイプ None
動作温度範囲 [To] -5 to +70°C
保存温度範囲 [Ts] -40 to +85°C

YS-520 / YS-521

詳細

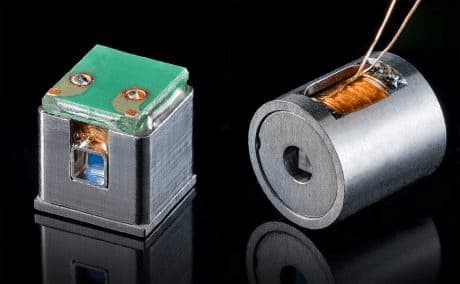

フリースペース可変光アッテネータYS-520・YS-521

YS-520 と YS-521 は、フリースペース光アッテネータです。 フリースペース光アッテネータは光ファイバを持ちません。 高速応答タイプで平均10マイクロ秒となります。 フリースペース光アッテネータはレーザーダイオード、フォトダイオードに組み込まれます。

特長

  • 小型サイズ
  • 非機械式(磁気光学仕様)
  • 高信頼性
  • 高速応答
  • LD/PDモジュールに組み込まれます

形状・寸法 (参考)

YS-520・YS-521 の形状・寸法

仕様

項目 YS-520 YS-521
Bright Type Dark Type
波長 1550 nm 1550 nm
駆動電流 80 mA 80 mA
最小減衰量 0.5 dB (at 0mA) 0.5 dB
最大減衰量 23 dB 23 dB (at 0mA)
挿入損失偏光依存性 0.3 dB 0.3 dB
直流抵抗 30 Ω 30 Ω
インダクタンス 0.4 mH 0.4 mH
開口径 Φ0.7 mm Φ0.7 mm
