YD-3600とYD-4600は、偏光無依存型光アイソレータです。
高度な調芯技術によって組立てられ、高い遮断特性、低い損失、高信頼性を実現しています。
特長
- 偏光無依存
- 低偏波分散
- 低挿入損失
- 高アイソレーション

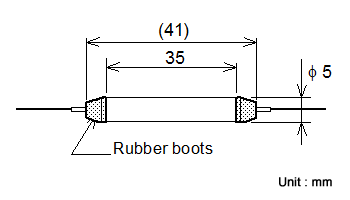

形状・寸法
仕様
| 項目 |
YD-3600 |
YD-4600 |
条件 |
| Min. |
Max. |
Min. |
Max. |
| 挿入損失 |
|
0.6 dB |
|
0.7 dB |
@23°C, λc |
|
0.7 dB |
|
0.8 dB |
To, λo |
| 挿入損失偏光依存性 |
|
0.10 dB |
|
0.10 dB |
To, λo |
| アイソレーション |
35 dB |
|
50 dB |
|
@23°C, λc |
| 20 dB |
|
40 dB |
|
To, λo |
| 偏波分散 |
|
0.05 ps |
|
0.05 ps |
To, λo |
| 反射減衰量 |
55 dB |
|
55 dB |
|
To, λo |
| 最大入力パワー |
|
1000 mW |
|
1000 mW |
λc |
| ファイバ種 |
Corning SMF28e+ or equivalent |
| ファイバ長 |
1m min |
| コネクタタイプ |
None |
| 動作温度範囲 [To] |
-5 to +70°C |
| 保存温度範囲 [Ts] |
-40 to +85°C |
|
S-Band |
C-Band |
L-Band |
| 動作中心波長 [λc] |
1480nm |
1550nm |
1590nm |
| 動作波長範囲 [λo] |
1465-1495nm |
1530-1565nm |
1570-1610nm |
YD-3800とYD-4800は、偏光無依存型光アイソレータです。
本製品は小型を実現し、良好な特性と高い信頼性を有しています。
特長
- 偏光無依存
- 低偏波分散
- 低挿入損失
- 高アイソレーション
- 小型サイズ
形状・寸法
仕様
| 項目 |
YD-3800 |
YD-4800 |
条件 |
| Min. |
Max. |
Min. |
Max. |
| 挿入損失 |
|
0.6 dB |
|
0.7 dB |
@23°C, λc |
|
0.7 dB |
|
0.8 dB |
To, λo |
| 挿入損失偏光依存性 |
|
0.10 dB |
|
0.10 dB |
To, λo |
| アイソレーション |
35 dB |
|
50 dB |
|
@23°C, λc |
| 20 dB |
|
40 dB |
|
To, λo |
| 偏波分散 |
|
0.05 ps |
|
0.05 ps |
To, λo |
| 反射減衰量 |
50 dB |
|
50 dB |
|
To, λo |
| 最大入力パワー |
|
1000 mW |
|
1000 mW |
λc |
| ファイバ種 |
Corning SMF28e+ or equivalent |
| ファイバ長 |
1m min |
| コネクタタイプ |
None |
| 動作温度範囲 [To] |
-5 to +70°C |
| 保存温度範囲 [Ts] |
-40 to +85°C |
|
C-Band |
L-Band |
| 動作中心波長 [λc] |
1550nm |
1590nm |
| 動作波長範囲 [λo] |
1530-1565nm |
1570-1610nm |
