多芯光ファイバ特殊加工品

Specially Assembled Multi-channel Optical Fiber Array
多芯光ファイバ特殊加工品

V溝、フィードスルー、ファンアウトボックス、 各種コネクタ(MPO、MT、LC、MU、SC、FCなど)を備えた多チャンネルファイバアレイ。

特長

  • 最大72chまでの高密度化可能 (2次元配列)
  • 高密度コネクターである MPO コネクター使用
  • 簡易接続可能な MT フェルール使用

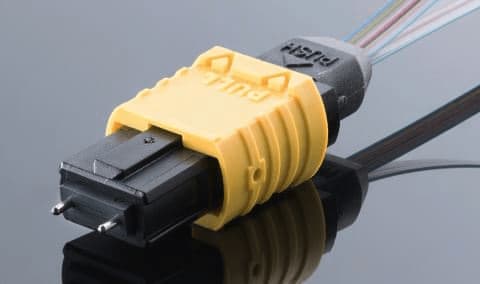

24CH MPO コネクタ

MPO コネクター (24CH)

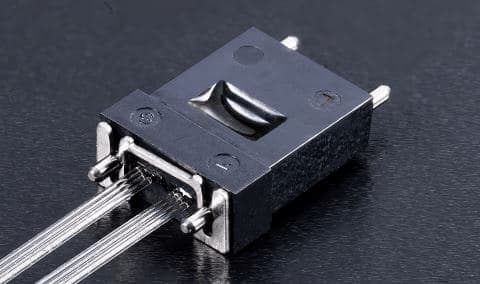

MT フェルールアセンブリ

MT フェルールアセンブリ

仕様

項目
動作温度範囲 -40℃ ~ +85℃
挿入損失 ≦ 0.3dB
反射減衰量 ≧ 50dB
消光比 ≧ 20dB
幾何学軸 Slow・Fast・Other
幾何学軸公差 ± 3deg (Ref.)
コアピッチ 125μm, 250μm ... 1000μm / ± 1.5μm
気密性 < 1×10-9atm cc/sec
ファイバーチャンネル 1, 2, 3, 4, 8, 12, 16, 32, 40, 48, 64 etc.
材料 Metaraized fiber (Ni, Au Plating), Glass V Groove, Epoxy adhesive, Kovar Sleeve
信頼性 Telcordia 規格に準拠
