ノンラッチング型光スイッチ

Non Latching Optical Switch

YS-M22B-OCL

詳細

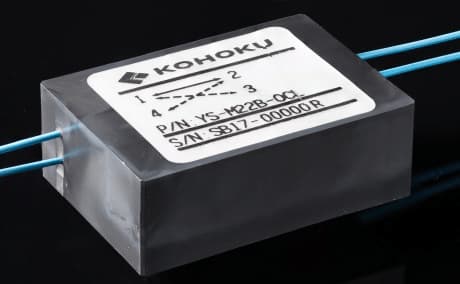

YS-M22B-OCL

YS-M22B-OCL は 2x2 ノンラッチング型光スイッチです。
電圧供給が止まると、光路が戻ります。この製品は屋外、広い波長範囲に高い安定性を示します。

特長

  • ノンラッチング型、メカニカルタイプ
  • 広い動作波長範囲
  • 広い動作温度範囲
  • 双方向通信

形状・寸法

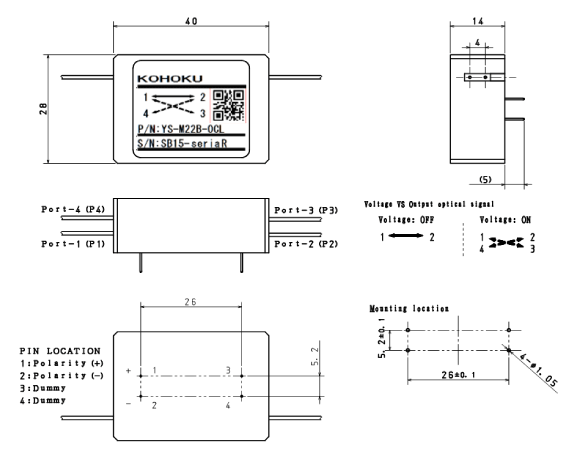

YS-M22B-OCL の形状・寸法

構成

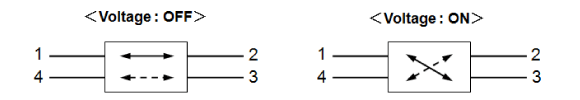

YM-101 の構成

仕様

項目 YS-M22B 条件
Min. Max.
挿入損失 1→2(OFF) - 1.0 dB *1
1→3(ON) - 1.0 dB *1
4→2(ON) - 1.0 dB *1
挿入損失偏光依存性 1→2(OFF) - 0.20 dB *1
1→3(ON) - 0.20 dB *1
4→2(ON) - 0.20 dB *1
クロストーク 60 dB - *1
反射減衰量 50 dB - *1
偏波分散 - 0.1 psec *1
切り替え速度 - 25 msec *2
電圧範囲 DC 3.3V
消費電力 - 330 mW At 23°C
ファイバ種 SMF, 0.9mm
ファイバ長 1m min
コネクタタイプ None

*1) 全温度、全波長範囲。コネクタ含まず。
*2) 全温度範囲。バウンス含む。

保存環境条件 -40 to 85°C, 5 to 85%RH
(Without Frozen and codensation)
動作環境条件 -40 to 85°C, 5 to 85%RH
(Without Frozen and condensation)
動作波長範囲 1260 - 1360nm and 1480 - 1610nm
